Ngôn Ngữ Sinh Học Và Cấu Trúc Vỏ Lưới Tại Tổ Hợp Yibin TOD: Khi Thuật Toán Trở Thành Kiến Trúc

TrongThuy KTS
11 hours ago
5 min read

Một nhà ga đường sắt cao tốc thường được xem là điểm bắt đầu hoặc kết thúc của một hành trình. Nhưng tại Yibin, tỉnh Tứ Xuyên (Trung Quốc), nhóm thiết kế của Pelli Clarke & Partners đã đặt ra một câu hỏi khác:

Điều gì sẽ xảy ra nếu nhà ga không còn là một công trình hạ tầng, mà trở thành một hệ sinh thái đô thị được vận hành bằng dữ liệu?

Đó chính là tư duy đứng sau Yibin High-Speed Railway Station Gateway Development – tổ hợp quy mô gần 9 triệu feet vuông, nơi giao thông, thương mại, văn phòng, văn hóa và không gian công cộng được kết nối thành một chỉnh thể thống nhất.

Điều khiến dự án nổi bật không chỉ nằm ở quy mô, mà còn ở cách Computational Design được sử dụng để biến các dữ liệu tự nhiên thành hình thái kiến trúc.

Từ thiên nhiên đến thuật toán

Trong nhiều thập kỷ, kiến trúc thường lấy cảm hứng từ thiên nhiên thông qua việc sao chép hình ảnh. Ngày nay, thiết kế tính toán đi xa hơn. Kiến trúc sư không sao chép hình dạng của cây tre hay địa hình đồi núi. Họ mô phỏng quy luật hình thành của chúng.

Đó chính là bản chất của Biomimicry trong kiến trúc hiện đại:

học cách thiên nhiên tổ chức cấu trúc;
học cách vật liệu phân bổ lực;
học cách cảnh quan thích nghi với môi trường;
sau đó chuyển toàn bộ thành hệ thống tham số và thuật toán.

Yibin TOD là một ví dụ điển hình cho phương pháp này.

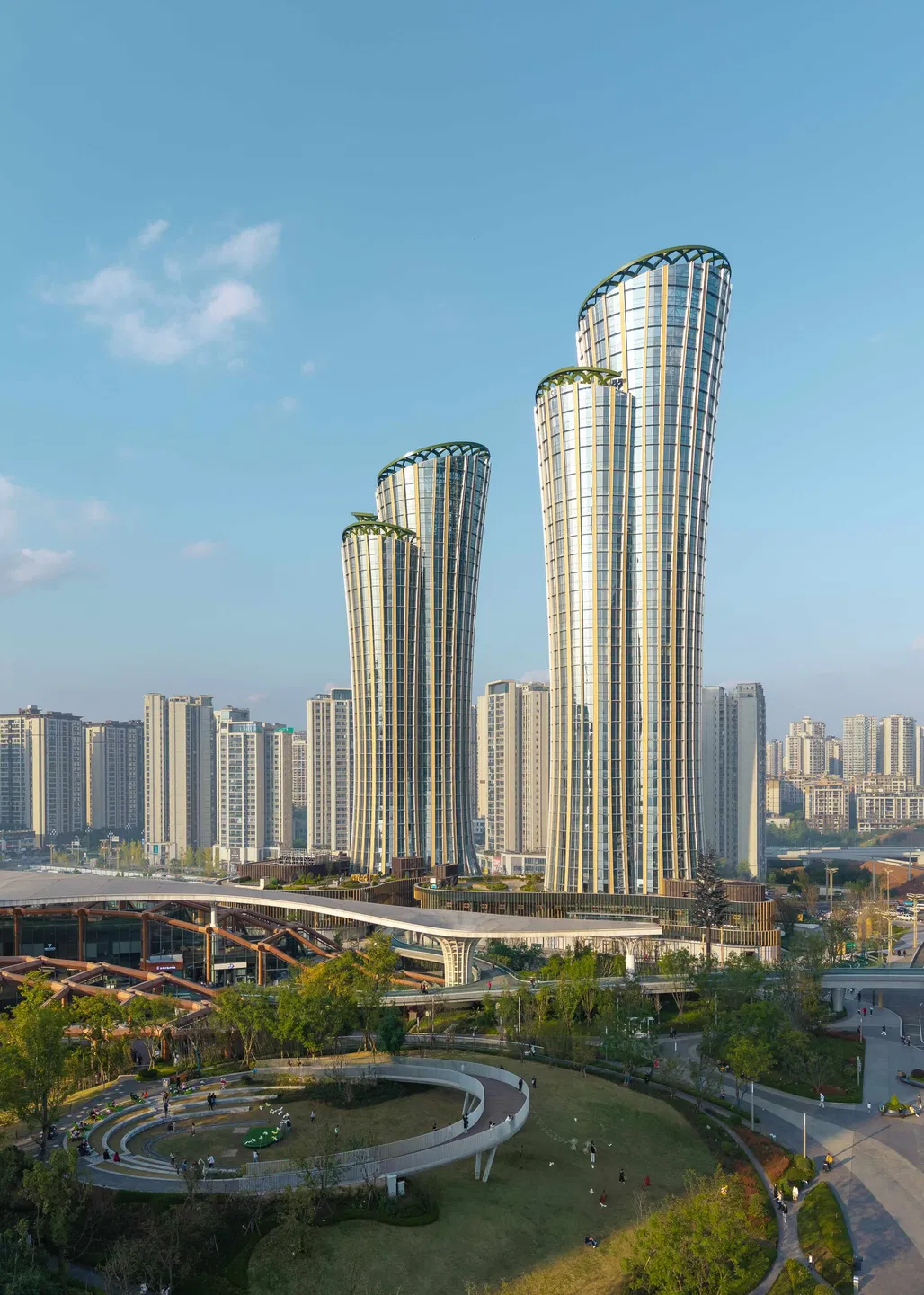

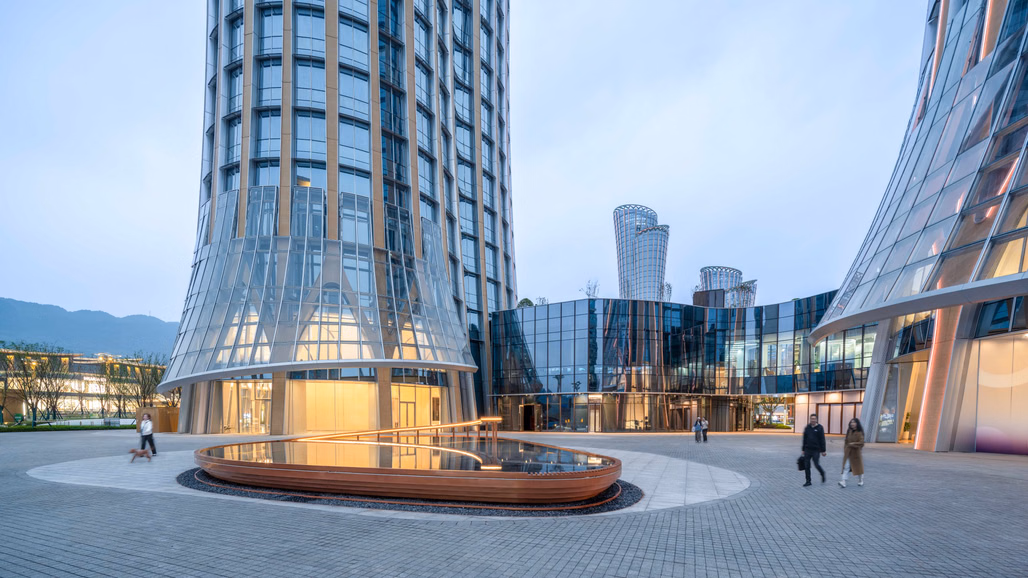

1. Mặt đứng mang "nhịp điệu" của cây tre

Kiến trúc không còn là những khối hộp lặp lại

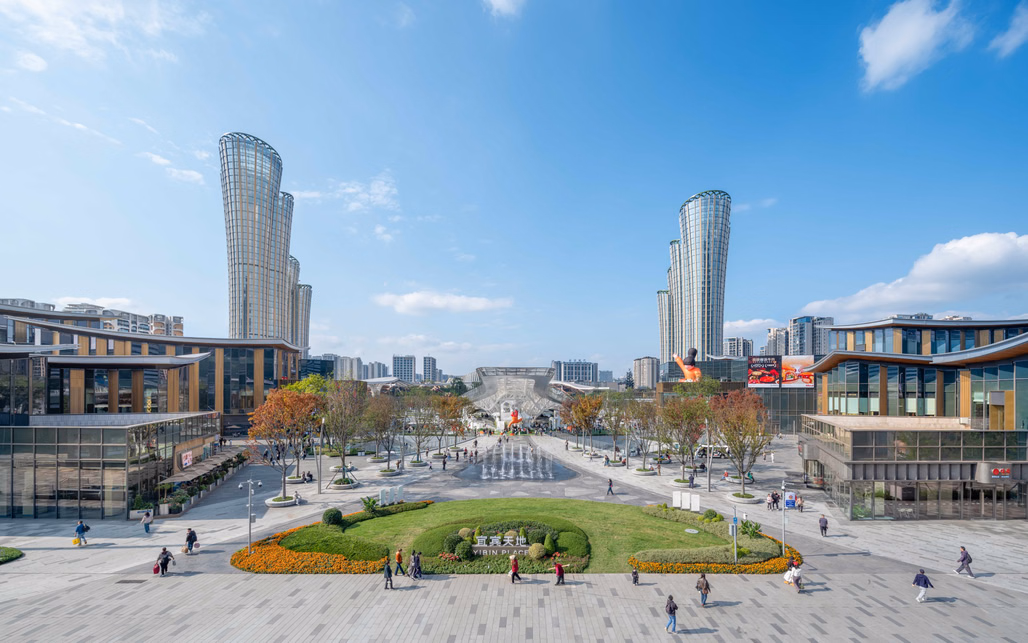

Tổ hợp gồm 8 tòa tháp cao từ 23–33 tầng. Nếu quan sát kỹ, có thể thấy các tòa nhà không sử dụng hình khối vuông đơn giản.

Thay vào đó là:

các bề mặt cong mềm;
các đường chia đứng có nhịp điệu;
tỷ lệ thay đổi liên tục theo chiều cao.

Toàn bộ hệ thống này được kiểm soát bằng các tham số thiết kế.

Ý tưởng đến từ:

cấu trúc các đốt tre;
nhịp điệu của thư pháp Trung Hoa;
hình ảnh rừng tre đặc trưng của vùng Tứ Xuyên.

Điều thú vị là sự "ngẫu nhiên" của thiên nhiên thực chất được kiểm soát rất chặt chẽ bằng thuật toán. Nhờ đó, mỗi module mặt dựng đều có sự khác biệt vừa đủ để tạo cảm giác hữu cơ, nhưng vẫn đảm bảo khả năng sản xuất hàng loạt. Đây là lợi thế mà Parametric Design mang lại.

2. Cấu trúc Gridshell tạo nên không gian không cột

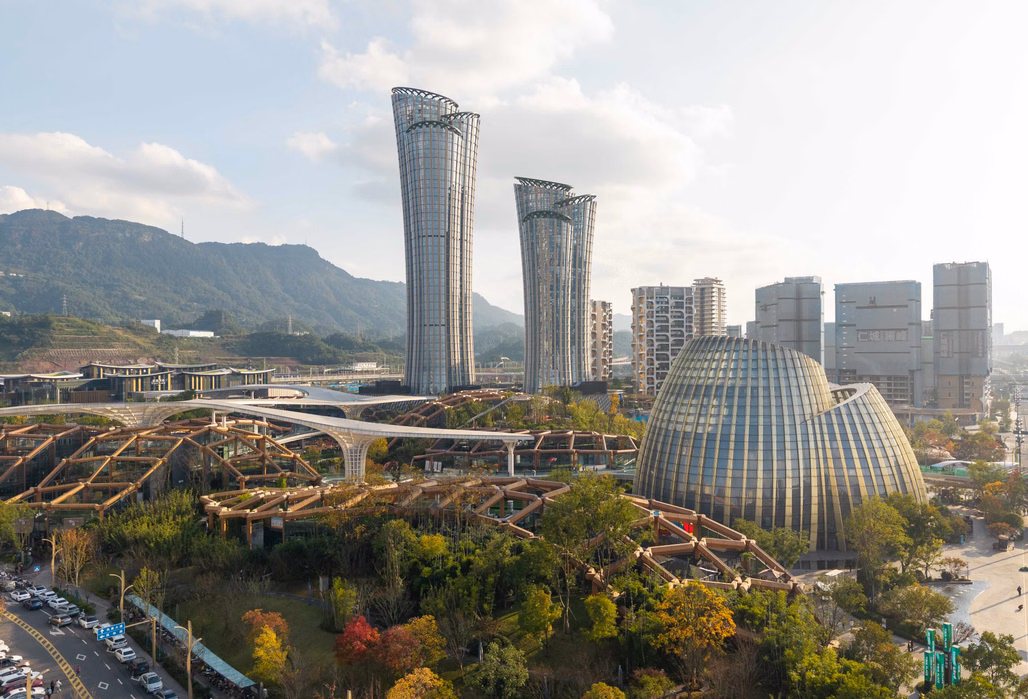

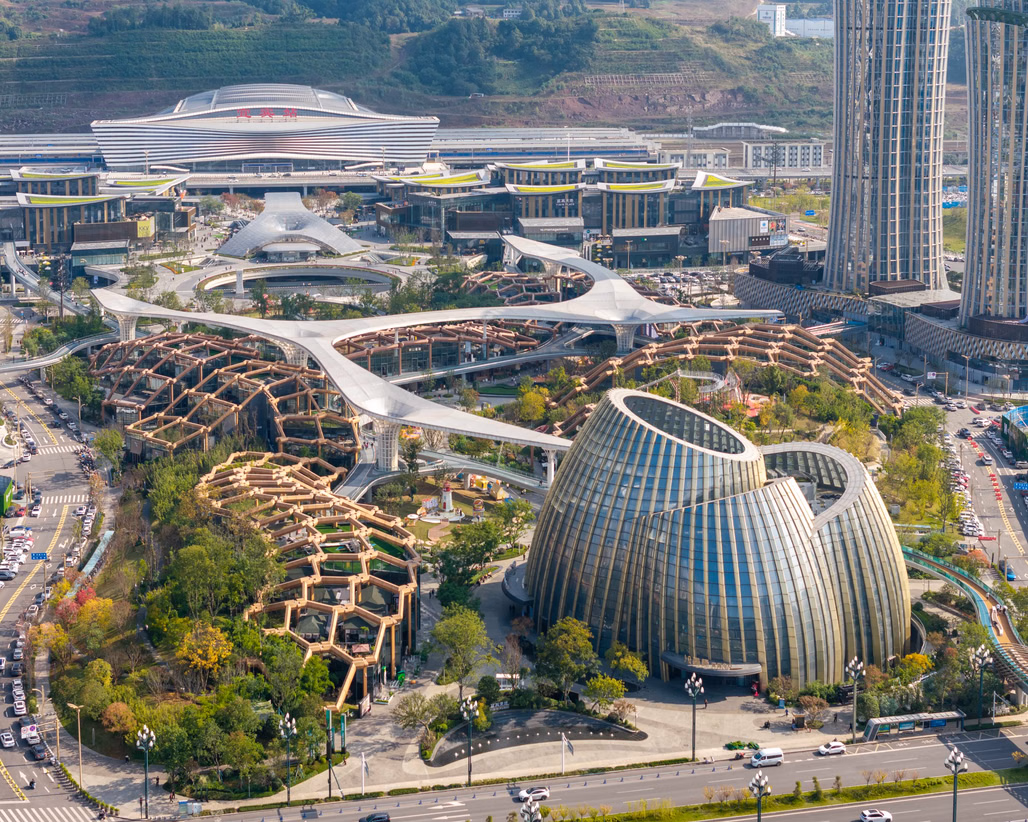

Một trong những công trình ấn tượng nhất của tổ hợp là Bảo tàng Nghệ thuật Số. Yêu cầu đặt ra khá khó:

tạo không gian triển lãm cực lớn;
không sử dụng cột giữa;
vẫn đảm bảo độ cứng và khả năng chịu lực.

Giải pháp được lựa chọn là Structural Mesh Shell (Gridshell). Khác với dầm truyền thống, gridshell hoạt động như một lớp vỏ chịu lực liên tục. Các thanh kết cấu được đan thành mạng lưới không gian. Khi chịu tải, lực không tập trung tại một vài điểm mà được phân tán trên toàn bộ bề mặt cong.

Điều này tạo nên ba lợi ích lớn:

giảm khối lượng vật liệu;
tăng khẩu độ vượt nhịp;
tạo nên không gian mở hoàn toàn.

Đằng sau hình thức mềm mại ấy là hàng nghìn phép tính về:

phân tích phần tử hữu hạn (FEA);
topology optimization;
tối ưu đường truyền lực;
kiểm tra biến dạng;
kiểm soát ổn định kết cấu.

Đó là lý do gridshell gần như không thể được thiết kế hiệu quả nếu thiếu các công cụ thiết kế tính toán.

3. Panelization cho bề mặt cong kép

Một thách thức khác đến từ lớp vỏ nhôm bao quanh bảo tàng. Các bề mặt cong kép (double-curved surfaces) rất đẹp nhưng cực kỳ khó thi công. Nếu mỗi tấm nhôm đều khác nhau hoàn toàn, chi phí sản xuất sẽ tăng rất lớn. Giải pháp là sử dụng thuật toán Panelization.

Thuật toán sẽ:

chia bề mặt thành các panel hợp lý;
giới hạn bán kính cong;
giảm số lượng chủng loại panel;
tối ưu kích thước để giảm hao phí vật liệu;
đồng thời vẫn giữ được hình thức thiết kế ban đầu.

Đây là một trong những ứng dụng quan trọng nhất của Parametric Design trong thực tế xây dựng.

4. Địa hình không còn là rào cản

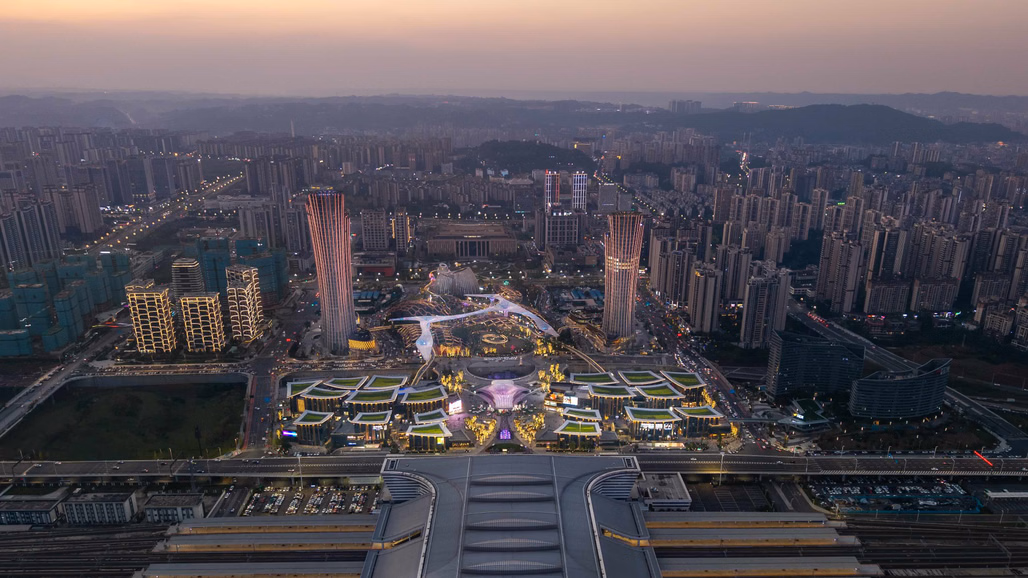

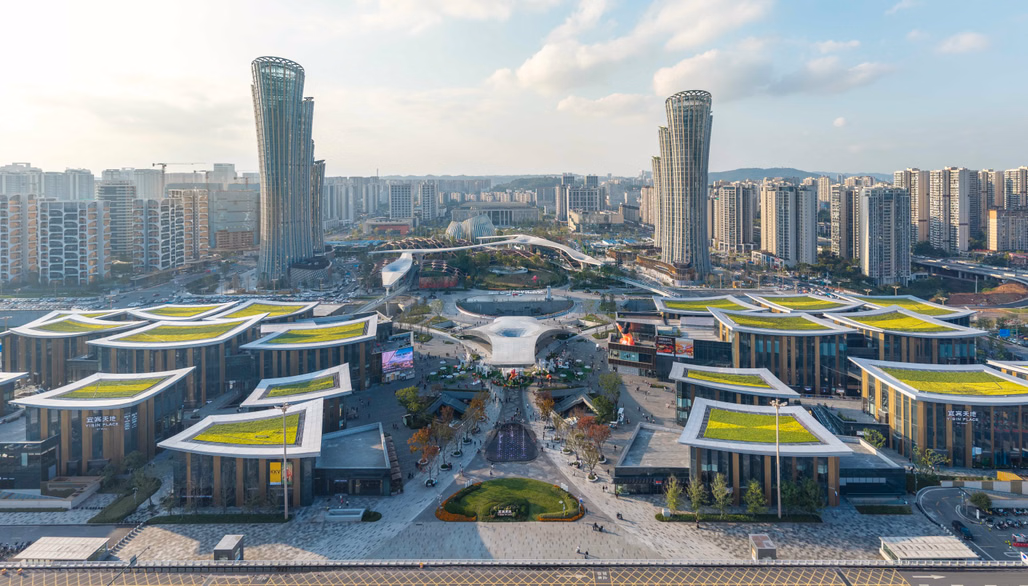

Nhiều dự án quy hoạch thường bắt đầu bằng việc san phẳng địa hình. Yibin lựa chọn hướng tiếp cận ngược lại. Địa hình Karst tự nhiên được xem là dữ liệu đầu vào của quá trình thiết kế. Các đường đồng mức được chuyển thành dữ liệu số. Từ đó, hệ thống thuật toán xác định:

mạng lưới giao thông nhiều tầng;

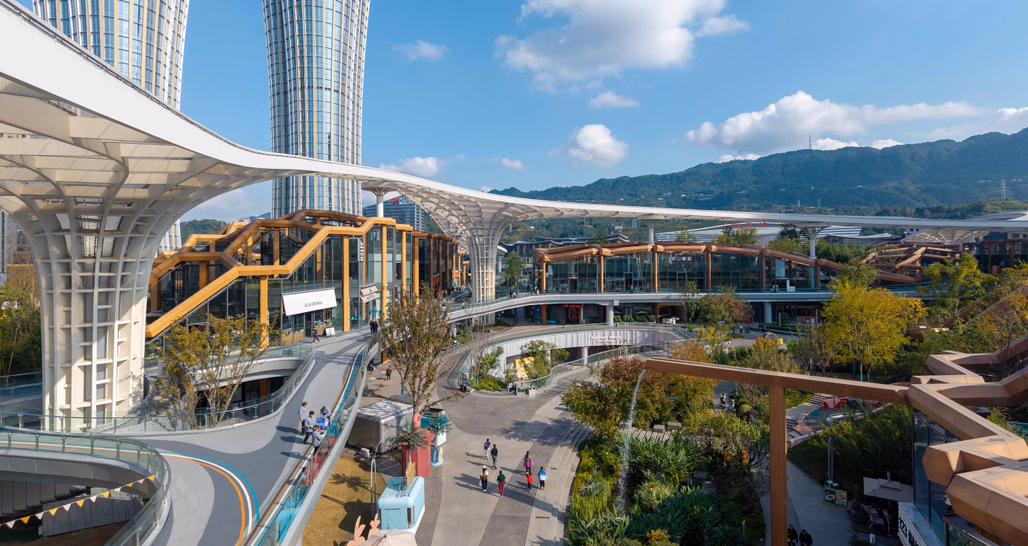

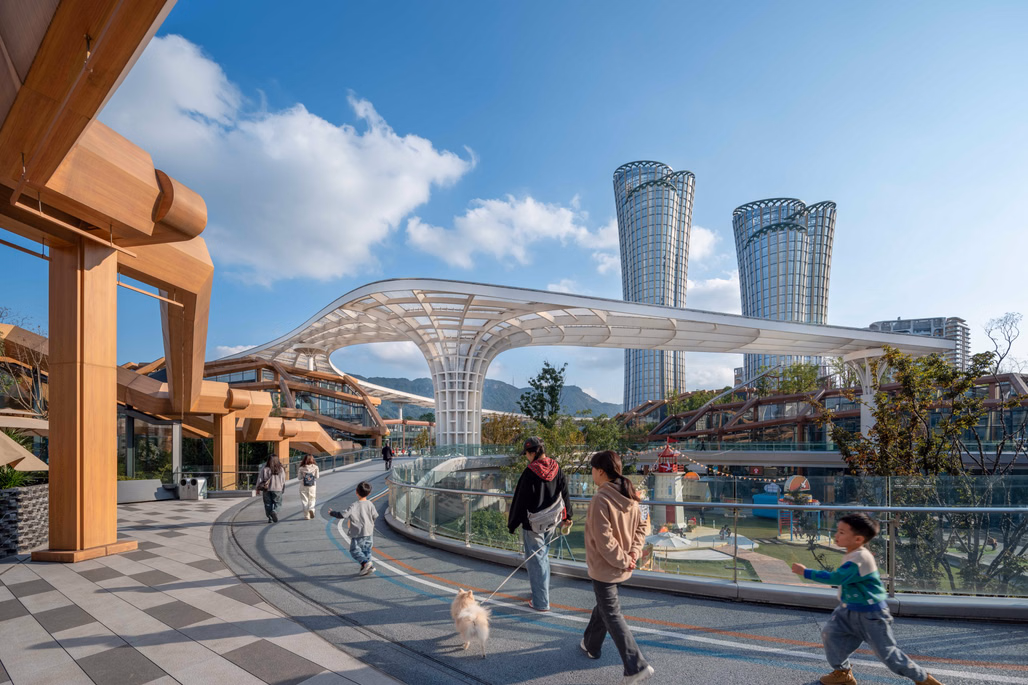

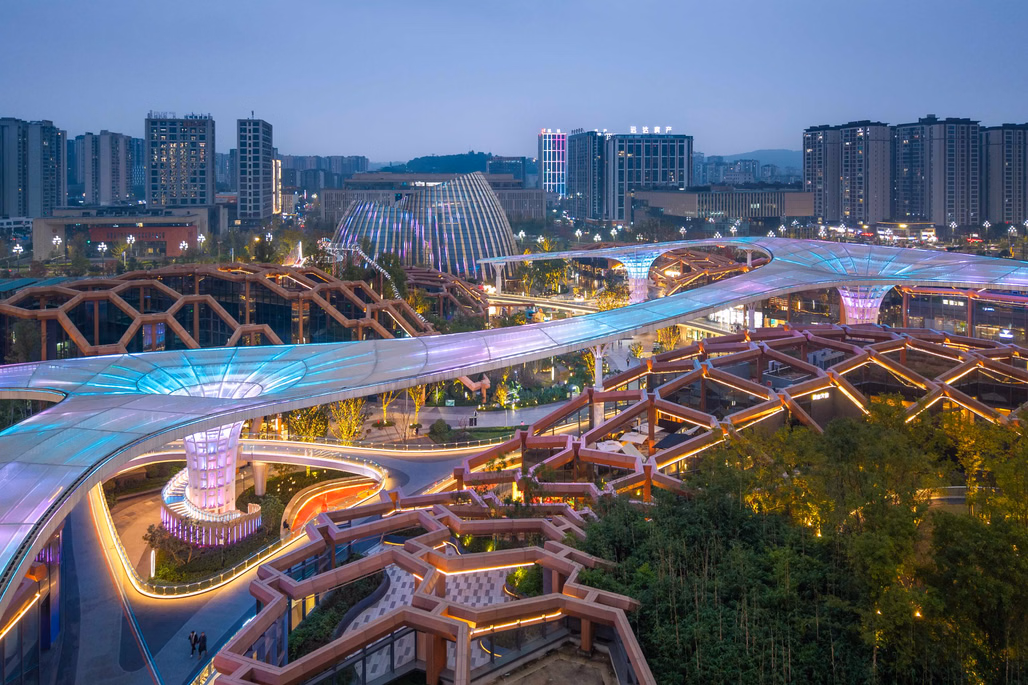

các tuyến đi bộ trên cao;
công viên trung tâm;
quảng trường;
mái xanh;
hướng thoát nước;
kết nối cảnh quan.

Thay vì chống lại địa hình, dự án phát triển cùng địa hình. Đây là tư duy ngày càng phổ biến trong quy hoạch đô thị thế hệ mới.

Khi dữ liệu trở thành vật liệu thiết kế

Điều đáng chú ý nhất ở Yibin không nằm ở hình thức kiến trúc. Điều quan trọng hơn là vai trò của dữ liệu. Trong dự án này, dữ liệu không chỉ phục vụ việc mô phỏng. Dữ liệu trực tiếp quyết định:

hình khối công trình;
nhịp điệu mặt đứng;
kết cấu chịu lực;
phân chia panel;
tổ chức giao thông;
tương tác với địa hình;
hiệu quả môi trường.

Nói cách khác, dữ liệu đã trở thành một loại "vật liệu" mới của kiến trúc.

Bài học cho Computational Design

Yibin High-Speed Railway Station Gateway cho thấy rằng Parametric Design không đơn thuần là tạo ra những hình khối phức tạp. Giá trị thực sự của nó nằm ở khả năng kết nối nhiều lớp dữ liệu trong cùng một quy trình thiết kế:

hình học;
kết cấu;
vật liệu;
địa hình;
giao thông;
môi trường;
sản xuất.

Khi tất cả được liên kết trong một hệ thống tham số, kiến trúc không còn là tập hợp của những bản vẽ rời rạc. Nó trở thành một hệ thống có khả năng thích nghi, tối ưu và phát triển cùng bối cảnh tự nhiên. Đó cũng là hướng phát triển của kiến trúc trong kỷ nguyên dữ liệu: nơi thuật toán không thay thế người thiết kế, mà mở rộng khả năng tư duy của họ, giúp tạo ra những công trình vừa hiệu quả về kỹ thuật, vừa giàu bản sắc và hòa hợp với môi trường.
